Конденсатоотводчик термостатический TKK-41

Купить конденсатоотводчик TKK-41 в Владивостоке и по России.

Скачать схему и документацию на термостатический конденсатоотводчик TKK-41

Задача термостатического конденсатоотводчика TKK-41 эффективное удаление конденсата из паровых систем без потерь пара. Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.
Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата.

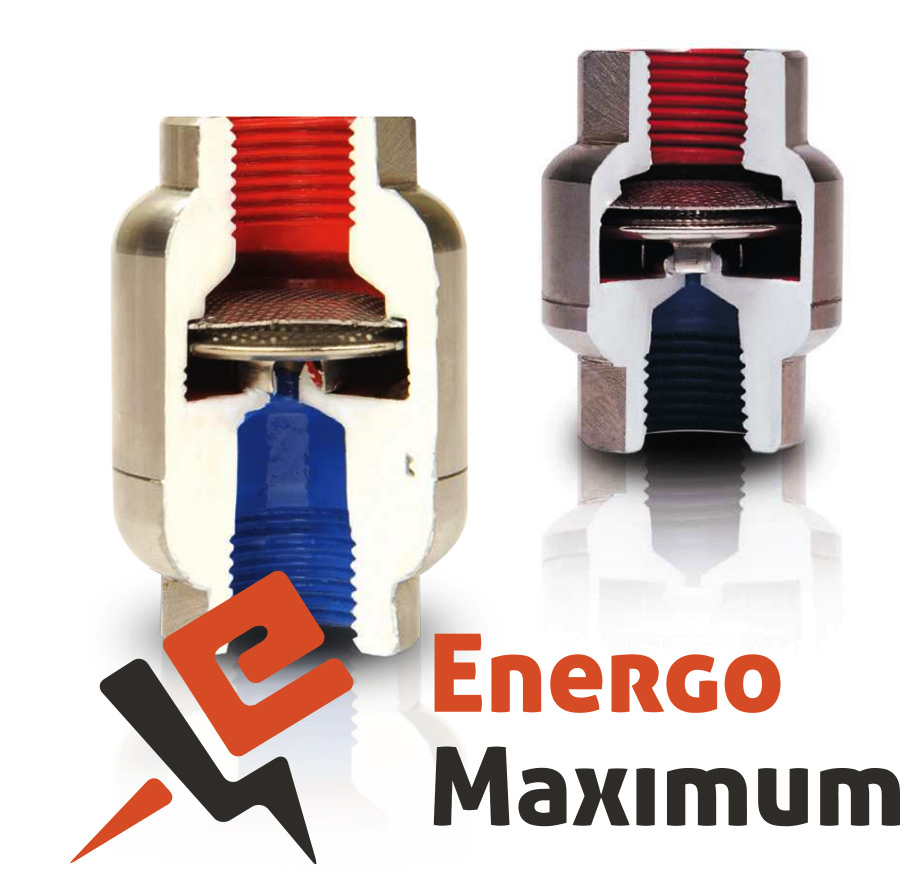

Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом, на выходе из конденсатоотводчика. В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и неконденсируемым газам беспрепятственно выходить из конденсатоотводчика. При нагреве специальный наполнитель в капсуле расширяется, воздействуя на диск, который при расширении опускается на седло, препятствуя выходу пара. Данный тип конденсатоотводчиков помимо отвода конденсата, позволяет так же удалять из системы воздух и газы, то есть использоваться в качестве воздухоотводчика для паровых систем.

Характеристика конденсатоотводчика TKK-41:

Корпус и крышка: Нерж. сталь AISI 316.
Фильтр конденсатоотводчика: Нерж. сталь AISI 304.
Внутренние части и капсула: Нержавеющая сталь.
Присоединение конденсатоотводчика: Резьбовое, под приварку.
Положение установки: Горизонтальное/вертикальное.
Максимальное рабочее давление: 21 бар.
Максимальная рабочая температура: 200 °C.
Конденсатоотводчик термостатический TKK-41.

Конденсатоотводчик TKK-41 в Владивостоке.
